Servisbio SCG-W3000 Cemiluminescence Imaging System
SCG-W3000 Cemilüminesans Görüntüleme Sistemi :

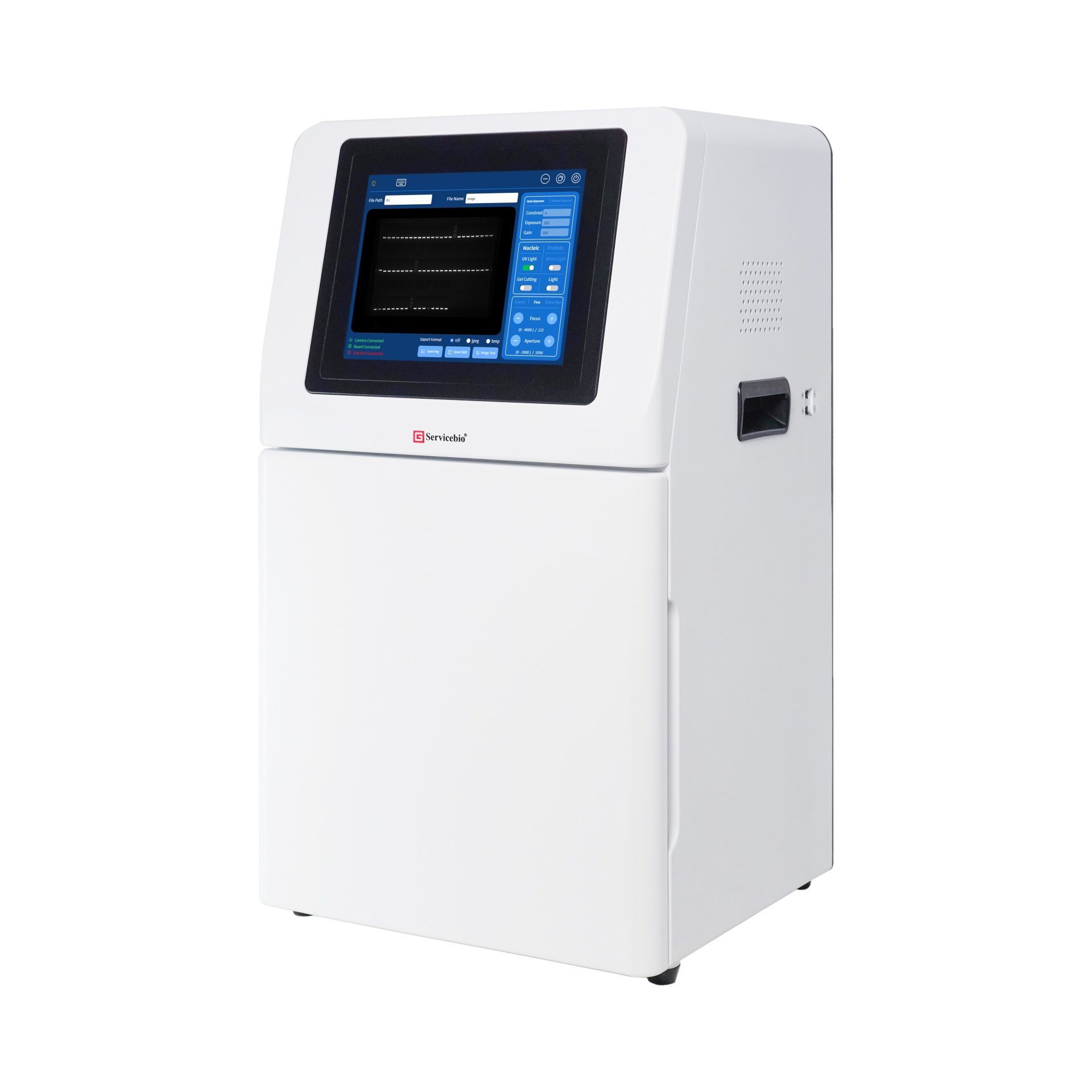

SCG-W3000, kemilüminesans teknolojisini kullanan ve 9 milyon piksele sahip yüksek hassasiyetli soğutulmuş bir kamera ile donatılmış bir görüntüleme cihazıdır. Numunelerin hızlı, doğru ve yüksek verimli bir şekilde algılanmasını ve görüntülenmesini sağlar ve yaşam bilimleri, tıp ve çevre koruma gibi alanlarda yaygın olarak kullanılır.
SCG-W3000 Ürün Özellikleri
Gerçek Zamanlı Görüntüleme: Pozlama işlemi sırasında örnek sinyallerindeki değişiklikleri gerçek zamanlı olarak sunun ve çekimin her ayrıntısını yakalayın.
Aşırı pozlanmış örnekler için aşırı pozlanmış alanlar gösterilecektir.
Zaman Görüntüleme: Pozlama tamamlandıktan sonra, pozlama süresi içindeki her kare görüntüsü oluşturulabilir. Hassas retrospektif ayarlamalar sayesinde, kullanıcılar o pozlama süresi içindeki herhangi bir kare görüntüsünü nihai çıktı olarak seçebilirler.
Zaman Birikimi: Yetersiz pozlamaya sahip numuneler için, kullanıcılar pozlama bittikten sonra pozlamaya devam etmeyi seçebilir ve böylece numunenin halihazırda birikmiş pozlama süresine bağlı olarak ek pozlama etkileri elde etmesine olanak tanır.
Otomatik Pozlama: Akıllı pozlama teknolojisi, optimum pozlama süresini hızla belirleyebilir. Zaman görüntüleme ve zaman biriktirme işlevleriyle kullanıcılar, tek bir işlemle en iyi görüntü sonuçlarını elde edebilir.
III. Teknik Özellikler ve Önlemler
|
Ürün Adı |
Kemilüminesans Görüntüleme Sistemi |
|
|
Kedi. No. |
SCG-W3000 |
|
|
Boyutlar |
400mm×371mm×700mm |
|
|
Kamera |
Piksel Çözünürlüğü |
9 milyon piksel |
|
Çözünürlük |
2992*3000 |
|
|
Piksel Boyutu |
3,76 μm×3,76 μm |
|
|
Hedef Boyut |
1 “(11,28 mm×11,28 mm) |
|
|
Tam Kuyu Kapasitesi |
16,5ke-(HCG),50,5ke-(LCG) |
|
|
Hassasiyet |
877mv@1/30s | |
|
Okuma Gürültüsü |
1.24e-(HCG), 3.22e-(LCG) |
|
|
Karanlık Akım |
0.0003e-/s/piksel@-15℃ |
|
|
Sinyal-Gürültü Oranı |
42,2 dB(HCG), 47 dB(LCG) |
|
|
Maruziyet süresi |
0,1 ms~1 saat |
|
|
Binleme Modu |
1x1, 2x2, 3x3 |
|
|
Gri tonlamalı |
16-bit (65536 seviye) |
|
|
Soğutma |
Ortam Sıcaklığına Göre -40℃ |
|
|
Kamera Türü |
Siyah Beyaz Kamera |
|
|
Mercek |
Diyafram |
F0.95-F16 |
|
Odak Uzaklığı |
17mm |
|
|
Tip |
Sabit Odaklı Lens |
|
|
Işık kaynağı |
Parlak Alan Işık Kaynağı |
Aşağıya bakan LED beyaz ışık kaynağı, her iki tarafa simetrik olarak dağıtılmıştır |
|
Karanlık Kutu |
Işık izolasyonu |
Tamamen ışık geçirmez, ortam ışığını izole eder. |
|
Kapı Kontrolü |
Kapı kontrol sensörü parlak alan ışık kaynağının açılıp/kapanmasını kontrol edebilir. |
|
|
Görüş Alanı |
Etkili görüş alanı 136mm*136mm'dir (200mm'ye kadar genişletilebilir)×(gerekirse 200mm). |
|
|
Yazılım Fonksiyonları |
Yazılım Fonksiyonları |
Gerçek Zamanlı Görüntüleme: Pozlama işlemi sırasında örnek sinyallerindeki değişikliklerin gerçek zamanlı sunumu, yakalamanın her ayrıntısının yakalanması. |
|
Aşırı pozlanmış alanlar görüntülenebilir. |
Pozlamadan sonra, pozlama süresi içindeki her kare görüntüsü oluşturulabilir. Kullanıcılar, hassas retrospektif ayarlama ile son çıktı için herhangi bir kare görüntüsünü seçebilirler. |
|
|
Zaman Görüntüleme |
Yetersiz pozlamaya sahip numuneler için, kullanıcılar pozlama sona erdikten sonra pozlamaya devam etmeyi seçebilir ve böylece numunenin zaten maruz kaldığı süreye bağlı olarak ek pozlama etkisi kazanmasına olanak sağlayabilir. |
|
|
Otomatik Pozlama |
Akıllı pozlama teknolojisi, optimum pozlama süresini hızla belirler. Zaman görüntüleme ve zaman biriktirme işlevleriyle kullanıcılar, tek bir işlemle en iyi görüntü sonucunu elde edebilirler. |
|
|
Endüstriyel Bilgisayar |
10.4 inç, 1024×768, Windows işletim sistemi |
|
|
Harici Arayüzler |
2 USB 3.0 portu |
|
|
Çalışma Voltajı |
100V-240V |
|
|
Ürün Gücü |
100W |
|
|
Ürün Net Ağırlığı |
25 Kilogram |
|
Notlar:
1. Karanlık kutunun iç camlarına elle veya keskin cisimlerle dokunulması veya çizilmesi yasaktır.
2. Deney numunelerini yerleştirdikten sonra, dışarıdan gelen ışığın karanlık kutuya girmesini ve deney sonuçlarını etkilemesini önlemek için cihazın kapaklı kapağını kapattığınızdan emin olun.
3. Görüntüleme deneyleri sırasında görüntü kalitesini etkilememek için deney masasının veya aletin sallanması yasaktır.
4. Elektrik güvenliğine dikkat edin. Deney sırasında güç kablosunu çekmek veya hareket ettirmek yasaktır.
5. Deney tamamlandıktan sonra karanlık kutunun içindeki numuneleri ve kalıntıları iyice temizleyin.
| Kedi. No. | SCG-W5000 | SCG-W3000 | SCG-W1000 |
| Boyut | 400×371×700 mm | 400×371×700 mm | 400×371×700 mm |
| Kamera | Derinlemesine soğutmalı yüksek hassasiyetli kamera | Derinlemesine soğutmalı yüksek hassasiyetli kamera | Yüksek hassasiyetli kamera |
| Çözünürlük | 2992*3000,9 megapiksel | 2992*3000, 9 megapiksel | 3072*2048,4.2 megapiksel |
| Piksel | 3,76×3,76 μm | 3,76×3,76 μm | 2,4×2,4 μm |
| Atış Alanı | Etkili görüş alanı emici film/protein jeli: 136×136 mm (gerekirse 200×200 mm'ye kadar genişletilebilir); Etkili görüş alanınükleik asit jeli: 200×200 mm. |
Blotlama Filmi 136×136 mm (gerekirse 200×200 mm'ye kadar genişletilebilir) |
Nükleik Asit Jeli / Protein Jeli 140×140 mm |
| Soğutma Sıcaklığı | Bağıl ortam sıcaklığı -40°C | Bağıl ortam sıcaklığı -40°C | - |
| Işık kaynağı | Aydınlık Alan Işık Kaynağı: Aşağıya bakan LED beyaz ışık kaynağı, her iki tarafta simetrik olarak dağıtılmıştır. UV Işık Kaynağı: Düzgün iletim aydınlatması için 310 nm LED dizisi. |
Aşağıya bakan LED beyaz ışık, her iki tarafa simetrik olarak dağıtılır | Aydınlık Alan Işık Kaynağı: Aşağıya bakan LED beyaz ışık kaynağı, her iki tarafta simetrik olarak dağıtılmıştır. UV Işık Kaynağı: Düzgün iletim aydınlatması için 310 nm LED dizisi. |
| Endüstriyel Bilgisayar | 10.4 inç, 1024×768 Windows işletim sistemi |
10.4 inç, 1024×768 Windows işletim sistemi |
10.4 inç, 1024×768 Windows işletim sistemi |
| Harici Arayüz | 2 USB3.0 | 2 USB3.0 | 2 USB3.0 |
| Çalışma Voltajı | 100 V-240 V | 100 V-240 V | 100 V-240 V |
| Ürün Gücü | 100W | 100W | 100W |
| Net ağırlığı | 30 kilo | 25 kilo | 30 kilo |
| Gerçek Zamanlı Görüntüleme | Evet | Evet | - |
| Zaman Görüntüleme | Evet | Evet | - |
| Zaman Birikimi | Evet | Evet | - |
| Otomatik Pozlama | Evet | Evet | Evet |
| 3'ten birini seçin Görüntüleme Modları | Evet | Evet | - |
| Protein Jeli/Nükleik Asit Jeli Görüntüleme | Evet | - | Evet |
| Nükleik Asit Jel Kesimi | Evet | - | Evet |
IV. İşlevsel Açıklama
① Görüntüleme sisteminin temel bileşeni olan dahili kamera lens düzeneği.
② Kullanıcı yazılımı işletim arayüzüne sahip 10,4 inç endüstriyel bilgisayar.
③ Yüksek kaliteli ışıktan korunan görüntüleme karanlık kutusu.
④ Fotoğrafı çekilecek numunelerin konulması için kullanılan, çıkarılabilir numune tepsisi.
⑤ Aydınlatma için LED beyaz ışık kaynağı.
⑥ Elektrik prizi ve anahtarı.
⑦ Soğutma cihazı.
⑧ Harici USB 3.0 arayüzü.
V. İşletim Prosedürleri
1. Güç Açık
Güç kablosunu takın ve cihazın arkasındaki güç anahtarını açın. Endüstriyel bilgisayar başlayacaktır.
2. Örnek Yükleme
Enstrüman kapağını açın, örnek tepsisini çıkarın, hazırlanan metin örneğini tepsiye yerleştirin ve ardından tepsiyi enstrüman karanlık kutusunun içindeki oluğa düz bir şekilde yerleştirin. Enstrüman kapağını kapatın.
3. Che'yi piyasaya sürmekMiluminescence Görüntüleme Yazılımı
Endüstriyel bilgisayar başlatıldıktan sonra, kemilüminesans uygulama yazılımı otomatik olarak yüklenecektir. Yazılım başarıyla başlatıldığında, ana sayfaya gidecektir.
Sol üst kısımda şirket logosu yer alıyor.
Sol alt kısımda ise durum çubuğu yer alıyor ve bu çubuk, mevcut kamera ve kontrol kartı bağlantı durumunu, ayrıca takılı çıkarılabilir diskin algılanmasını gösteriyor.
Sağ üst kısımda yazılımın sürüm numarası gösterilmektedir.
Sağ alt bölümde ise basitleştirilmiş/geleneksel Çince arasında geçiş yapma, İngilizceye geçme, sayfayı dışarı aktarma ve programı kapatma butonları yer alıyor.
Ortadaki ikona tıklandığında önizleme ve yakalama sayfasına girilir.
4. Yazılım Öz Kontrolü
Yazılım anormal bir şekilde başlarsa veya kamera veya kontrol kartı bağlı değilse, yazılım sistemindeki metin griye döner ve ortadaki simge de gri olur. Kendi kendini kontrol tamamlama istemi kırmızıya döner ve önizleme ve pozlama sayfasına tıklamak mümkün olmaz. Bu sırada, kamera ve PCB kartı sürücülerinin doğru şekilde kurulup kurulmadığını kontrol etmeniz gerekir.
5. Önizleme ve Yakalama Sayfaları
Önizleme sayfasında, deneysel sonuçların saklanacağı konumu girmeniz gerekir. Dosya adı, kullanıcının dosya aramasını kolaylaştırmak için isteğe bağlı bir girdidir.
Kullanıcı, geçerli deneysel mod olarak manuel pozlama ve otomatik pozlama arasında seçim yapabilir. Manuel pozlama için, kullanıcının pozlama için pozlama süresini girmesi gerekir. Otomatik pozlama için, algoritma optimum pozlama süresini hesaplar.
Önizleme sayfasının sağ tarafında, parlak alan görüntüsü için pozlama süresini temsil eden mikrosaniye (us) cinsinden bir zaman giriş alanı bulunur. Önizleme anahtarına tıklamak önizlemeyi başlatır ve önizleme süresi gerektiği gibi ayarlanabilir.
Çekim modu:Yüksek kalite, standart, yüksek hassasiyet. İhtiyaçlarınıza göre çekim yapmak için bir mod seçebilirsiniz, yüksek kalite modu en iyi görüntü kalitesini alır, standart mod görüntü kalitesini ve çekim süresini hesaba katar ve yüksek hassasiyet modu en kısa çekim süresini alır.
Yakalama butonuna tıklandığında yakalama ve pozlama işlemi başlayacak, geri butonuna tıklandığında ise ana sayfaya dönülecektir.
Önizleme ve Yakalama Sayfaları
6. Yakalama Süreci
(1) Otomatik pozlamayı seçin ve önizleme süresini ayarlayın.
Otomatik pozlama: Akıllı pozlama teknolojisi, optimum pozlama süresini hızla belirleyebilir.
(2) Gerçek zamanlı görüntüleme.
Pozlamayı başlatmak için yakalama düğmesine tıklayın. Sol taraf çizgiyi görüntülerken, sağ taraf pozlama süresinin geri sayımını gösterir. Geri sayım ilerledikçe, sol taraftaki çizgi gerçek zamanlı görüntülemeyi gösterecektir.
Gerçek zamanlı görüntüleme: Pozlama işlemi sırasında örnek sinyalindeki değişikliklerin gerçek zamanlı olarak görüntülenmesi, kullanıcıların yakalama işleminin her ayrıntısını kavramasını sağlar. Bu çığır açan işlev yalnızca yakalama verimliliğini iyileştirmekle kalmaz, aynı zamanda kullanıcı etkileşim deneyimini de büyük ölçüde geliştirir.
Gerçek zamanlı görüntüleme işlemi sırasında, şeritteki aşırı pozlanmış alanlar kırmızı olarak gösterilecektir. Şeridin gereksinimleri karşıladığı değerlendirilirse, kullanıcı pozlamayı erken sonlandırmak için sağ alt köşedeki durdurma düğmesine tıklayabilir.
Gerçek zamanlı görüntüleme
(3) Zamansal görüntüleme, zamansal birikim.
Pozlama tamamlandıktan sonra otomatik olarak sonuç sayfasına geçilir ve burada yakalanan sonuçlar üzerinde ayarlamalar yapılabilir.
Zaman görüntüleme:Kullanıcılar hassas geriye dönük ayarlamalar sayesinde pozlama süresi içindeki herhangi bir kareyi nihai çıktı sonucu olarak seçebilirler.
Zaman birikim:Pozlama tamamlandıktan sonra bile, kullanıcılar halihazırda pozlanmış zamana göre ek pozlama efektleri elde etmek için pozlamaya devam etmeyi seçebilirler. "Pozlamaya devam et"e tıkladığında, kullanıcıya minimum pozlama süresi sorulur. Ayarlanan sürenin bu minimum süreden daha büyük olması gerekir. Ayarlanan süre bu minimum süreden daha kısaysa, gerçek pozlama süresi önerilen minimum pozlama süresi olacaktır.
Şekil 4.5 Zamansal görüntüleme
Zamansal birikim
(4) Görüntü ayarlamaları, sonuç kaydetme. Otomatik pozlama, sürekli pozlama ve zamansal görüntüleme yoluyla tatmin edici görüntüler elde edildikten sonra, sonuçlar sayfasında parlak alan görüntüsünde, karanlık alan görüntüsünde ve bileşik görüntüde ayarlamalar yapılabilir.
① Zıtlık:Aydınlık alan görüntüsünün parlaklığını ve koyuluğunu ayarlayın.
② Maruziyet:Karanlık alan görüntüsünün açıklığını ve koyuluğunu ayarlayın. "Otomatik uyarla"ya tıklamak en uygun değeri önerebilir.
③ Rotasyon: Resmi döndür.
④ Ters çevir:Görüntüye ters renk efekti uygulayarak siyahı beyaza, beyazı siyaha dönüştürün.
⑤ Mahsul: Kırpma'ya tıklamak görüntüde bir bölge oluşturacaktır. Bu bölge yeniden boyutlandırılabilir ve uygun boyutu seçtikten sonra, kırpma'ya tekrar tıklamak istenen alanı kırpacaktır.
⑥ Dikey çevirme:Görüntüyü dikey olarak çevirir.
⑦ Yatay çevirme:Görüntüyü yatay olarak çevirir.
⑧ Eski haline getirmek:Görüntüyü orijinal durumuna geri yükler.
⑨ İçe aktarmak: Program tarafından otomatik olarak kaydedilen dosyayı seçerek, daha sonraki işlemler için programa aktarabilirsiniz.
⑩ Resim kaydediliyor: Görüntüyü kaydedin ve ayrıca parlak alan görüntüsünü, karanlık alan görüntüsünü ve kompozit görüntüyü kaydedin.
⑪ Sonuç kaydediliyor: Ayarlanmış görüntüyü şifreli dosya olarak kaydedin.
Sonuç sayfasındaki görüntüde herhangi bir ayarlama yapılırsa
Parlak alan görüntüsü
Karanlık alan görüntüsü
Bileşik Görüntü
Sonuç kaydediliyor
7. Sayfayı Dışa Aktar
Sayfayı dışa aktar
① Depolama konumu: Sistem tarafından otomatik olarak kaydedilen görüntü dosyalarının konumunu seçin ve dosyaların içerikleri sistemde liste biçiminde görüntülenecektir.
② Dosyayı aç: Seçilen dizini aç.
③ Dışa aktar: Görüntüleri dışa aktarmak için dışa aktarma içeriğini ve biçimini seç.
④ Sil: Silinecek görüntü dosyasını seç, silinecektir.
⑤ Aç: Açılacak listedeki ilgili dosyayı seç ve sonuç sayfasına atla. Sonuç sayfasındaki görüntü üzerinde işlem yapabilir veya açmak için ilgili dosyaya çift tıkla.
⑥ Geri dön: Ana sayfaya dönmek için "Geri dön"e tıkla.
