Servisbio SCG-W1000 Jel Görüntüleme Sistemi
SCG-W1000 Jel Görüntüleme Sistemi :

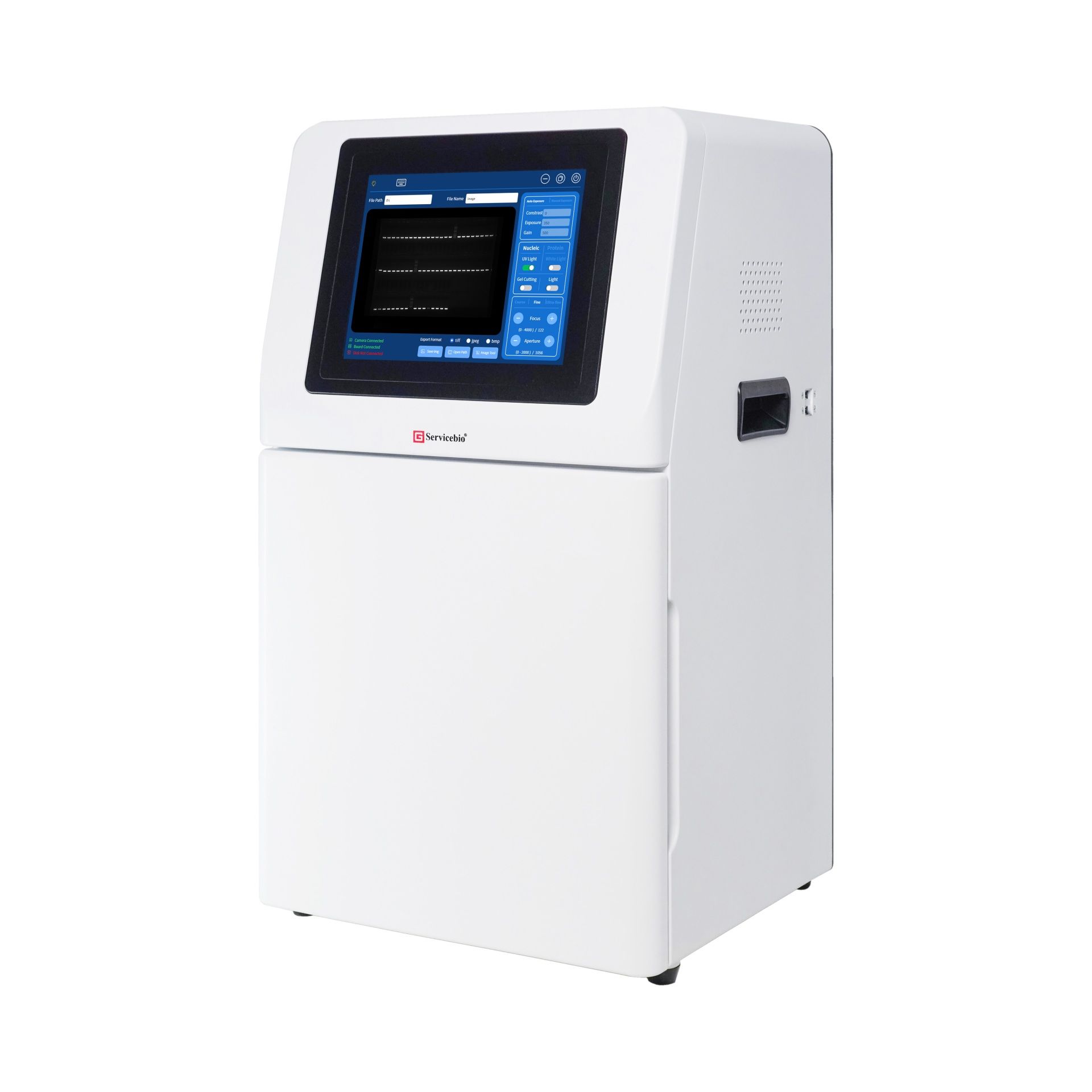

SCG-W1000, örneklerin hızlı, doğru ve yüksek verimli tespiti ve görüntülenmesi için yüksek hassasiyetli 6,3 megapiksel kamera ile donatılmış, jel görüntüleme cihazıdır. Yaşam bilimleri, tıp ve çevre koruma alanlarında yaygın olarak kullanılmaktadır.
Ürün Özellikleri
Üç mod ve birden fazla parametre esnek bir şekilde ayarlanabilir, bunun sonucunda net ve parlak görüntüleme elde edilir;
Jel kesimde hem güvenlik hem de kullanım kolaylığı sağlayan UV lazer koruyucu plaka.
Teknik Özellikler ve Önlemler
| Teknik Özellikler | ||
| Ürün Adı | SCG-W1000 Jel Görüntüleme Sistemi | |
| Kat.No. | SCG-W1000 | |
| Boyutlar | 400×371×700mm | |
| Kamera | PikselÇözünürlüğü | 6,3 milyon piksel |
| Çözünürlük | 3072×2048 | |
| Piksel Boyutu | 2,4×2,4μm | |
| Hedef Boyut | 1/1.8 (7.37×4.92 mm) | |
| Tam Kuyu Kapasitesi | 10.4ke- | |
| Hassasiyet | 760mv | |
| Okuma Gürültüsü | 2.14e- | |
| Karanlık Akım | 0,15mV | |
| Sinyal-Gürültü Oranı | 40,2 dB | |
| Maruziyet süresi | 17us-15s | |
| Binleme Modu | 1×1,2×2,3×3,4×4 | |
| Gri tonlamalı | 8-bit (256 seviye) | |
| Kamera Türü | Siyah Beyaz Kamera | |
| Mercek | Diyafram | F1.0-F16 |
| Odak Uzaklığı | 8-48mm | |
| Tip | Motorlu zum lens | |
| Yakın çekim lensi | 2 kez | |
| Filtre | 590/60nm | |
| Işık kaynağı | Parlak Alan Işık Kaynağı | Aşağıya bakan LED beyaz ışık kaynağı, her iki tarafta simetrik olarak dağıtılır |
| UV Işık Kaynağı | Tekdüze iletim aydınlatmasına sahip 310nm LED dizisi | |
| Işık izolasyonu | Tamamen ışık geçirmez, çevresel ışığı izole eder | |
| Karanlık Kutu | Kapı Kontrolü | Kapı kontrol sensörü, parlak alan ışık kaynağının açılıp/kapanmasını kontrol edebilir |
| Görüş Alanı | Etkili görüş alanı 140×140 mm'dir | |
| Jel Kesim | Kapı açıldıktan sonra UV ışık kaynağı, UV koruma kalkanı ile birlikte çekilerek kesilebilir. | |
| Yazılım Fonksiyonları | Kamera Ayarları | Kontrastı, pozlama süresini ve kazancı ayarlayın |
| Lens ayarı | Ayar aralığını seçin: kaba ayar, ince ayar, süper ince ayar Lens: Yakınlaştırma, odaklama, diyafram ayarı |
|
| Görüntü kırpma | Görüntü kırpma: Bantların gerekli kısımlarını kırpın | |
| Endüstriyel Bilgisayar | 10.4 inç, 1024×768, Windows işletim sistemi | |
| Harici Arayüzler | USB 3.0×2 | |
| Çalışma Voltajı | 100V - 240V | |
| Ürün Gücü | 100W | |
| Ürün Net Ağırlığı | 30 Kilogram | |
| Karşılaştırma Tablosu | SCG-W5000 | SCG-W3000 | SCG-W1000 |
| Boyut | 400×371×700 mm | 400×371×700 mm | 400×371×700 mm |
| Kamera | Derinlemesine soğutmalı yüksek hassasiyetli kamera | Derinlemesine soğutmalı yüksek hassasiyetli kamera | Yüksek hassasiyetli kamera |
| Çözünürlük | 2992*3000, 9 megapiksel | 2992*3000, 9 megapiksel | 3072*2048, 4.2 megapiksel |
| Piksel | 3,76×3,76 μm | 3,76×3,76 μm | 2,4×2,4 μm |
| Atış Alanı | Blotlama filmi/protein jeli için etkin görüş alanı : 136×136 mm (gerekirse 200×200 mm'ye kadar genişletilebilir); Nükleik asit jeli için etkin görüş alanı : 200×200 mm. |
Blotting Film 136×136 mm (gerekirse 200×200 mm'ye kadar genişletilebilir) |
Nükleik Asit Jeli / Protein Jeli 140×140 mm |
| Soğutma Sıcaklığı | Bağıl ortam sıcaklığı -40°C | Bağıl ortam sıcaklığı -40°C | - |
| Işık kaynağı | Aydınlık Alan Işık Kaynağı: Aşağıya bakan LED beyaz ışık kaynağı, her iki tarafa simetrik olarak dağıtılmıştır. UV Işık Kaynağı: Homojen iletim aydınlatması için 310 nm LED dizisi. |
Aşağıya bakan LED beyaz ışık, her iki tarafa simetrik olarak dağıtılır | Aydınlık Alan Işık Kaynağı: Aşağıya bakan LED beyaz ışık kaynağı, her iki tarafa simetrik olarak dağıtılmıştır. UV Işık Kaynağı: Homojen iletim aydınlatması için 310 nm LED dizisi. |
| Endüstriyel Bilgisayar | 10.4 inç, 1024×768 Windows işletim sistemi |
10.4 inç, 1024×768 Windows işletim sistemi |
10.4 inç, 1024×768 Windows işletim sistemi |
| Harici Arayüz | 2 USB3.0 | 2 USB3.0 | 2 USB3.0 |
| Çalışma Voltajı | 100V-240V | 100V-240V | 100V-240V |
| Ürün Gücü | 100W | 100W | 100W |
| Net ağırlığı | 30 kilo | 25 kilo | 30 kilo |
| Gerçek Zamanlı Görüntüleme | Evet | Evet | - |
| Zaman Görüntüleme | Evet | Evet | - |
| Zaman Birikimi | Evet | Evet | - |
| Otomatik Pozlama | Evet | Evet | Evet |
| 3 Görüntüleme Modu Seçeneği | Evet | Evet | - |
| Protein Jeli/Nükleik Asit Jeli Görüntüleme | Evet | - | Evet |
| Nükleik Asit Jel Kesimi | Evet | - | Evet |
İşletim Prosedürleri
Güç Açık
Güç kablosunu takın ve cihazın arkasındaki güç anahtarını açın. Endüstriyel bilgisayar çalışmaya başlayacaktır.
Örnek Yükleme
Protein Jeli: Cihazın kapağını açın, beyaz örnek tepsisini çıkarın, hazırlanan metin örneğini tepsiye yerleştirin ve ardından tepsiyi cihazın koyu renkli kutusunun içindeki oluğa düz bir şekilde yerleştirin. Alet kapağını kapatın.
Nükleik asit jeli: Cihazın kapağını açın, numuneyi UV ışık kaynağı modülünün UV ileten camına yerleştirin. UV cam yüzeyinde numune yerleştirme alanını belirten işaretler bulunmaktadır.
Görüntüleme Yazılımının Başlatılması
Önizleme ve Yakalama Sayfaları
Önizleme ve yakalama sayfasında durum görüntüleme bilgileri, kamera ayarları, lens ayarları, mod ayarları, görüntü kaydetme ve kırpma vb. yer alır.
Üst çubukta UV ışık kaynağı durum göstergesi, klavye açma düğmesi, simge durumuna küçültme, pencere geri yükleme, jel görüntülemeden çıkış bulunur; Görüntünün konumunu kaydetmek için dosya yolu girişi, görüntünün adını kaydetmek için dosya adı girişi.
Ortadaki pencerede kameranın çektiği gerçek zamanlı görüntüler gösteriliyor.
Alt çubukta kamera/kontrol paneli/mobil disk bağlantı durumu görüntüleme bilgileri, kaydedilecek görüntü formatı seçimi (TIFF/JPEG/BMP), görüntü kaydetme düğmesi, görüntü yolunu açma, görüntü kırpma düğmesi yer almaktadır.
Sağ taraftaki kenar çubuğu kamera ayarları, mod ayarları ve lens ayarları alanına ait detaylar şu şekildedir:
Video Ayarları "Video Ayarı"na çift tıklandığında görüntü ortalanır
Kontrast Parlaklık ayarı, aralık -100~ 100, varsayılan değer 0, değeri artırmak görüntüyü daha parlak hale getirir, değeri azaltmak görüntüyü daha koyu hale getirir
Pozlama Pozlama süresini milisaniye olarak ayarlayın, varsayılan süre 350 ms'dir, sürenin artırılması görüntüyü daha parlak hale getirir Kazanç Kazanç değerini ayarlayın, varsayılan değer %500, aralık %100~%5000, kazancın artırılması görüntüyü daha parlak hale getirir
Otomatik Pozlama Otomatik pozlama modu, kamera pozlama süresini ve kazancını otomatik olarak ayarlar Manuel Pozlama Manuel pozlama modu, pozlama süresini ve kazancını manuel olarak ayarlayın
Ters Renk Siyah ve beyaz renk ters çevirme
Aydınlatma Protein jel modunda çekim yapmak için kullanılan LED aydınlatmayı açıp/kapatabilirsiniz.
UV Işığı UV ışık kaynağını açıp/kapatır, sadece kapı kapalıyken açılıp/kapanabilir, nükleik asit jel modu çekimi için kullanılır
Jel Kesim Jel kesme modunu açıp/kapatabilirsiniz, sadece kapı açıkken açıp/kapatabilirsiniz, jel kesme açıldığında, UV ışık kaynağı da otomatik olarak açılır, jel kesmek için kullanılır, jel kesme açılmadan önce UV koruma kalkanı yerleştirilmelidir
Ayarlama Modu Elektrikli lensin yakınlaştırma, odaklama ve diyafram ayar aralığını seçin
Kaba Ayar Daha büyük ayar adımları, yakınlaştırma ayar adımı 200, odak ayar adımı 1000, diyafram ayar adımı 200, görüntü tamamen bulanık olduğunda, kaba ayar görüntüyü nispeten net hale getirebilir
İnce Ayar Orta ayar adımları, yakınlaştırma ayarı adımı 50, odak ayarı adımı 250, diyafram ayarı adımı 50, kaba ayardan sonra, ince ayar görüntüyü daha net hale getirebilir
Süper İnce Ayar Daha küçük ayar adımları, zum ayarı adım 5, odak ayarı adım 25, diyafram ayarı adım 5, görüntüyü en net duruma getirebilir
Yakınlaştırma "-" ve "+" düğmelerine tıklayarak görüş alanını artırın veya azaltın Odaklama "-" ve "+" düğmeleriyle görüntü netliğini ayarlayın
Diyafram Görüntü parlaklığını "-" ve "+" düğmeleriyle ayarlayın
Yakalama Süreci
1.Otomatik pozlamayı seçin, varsayılan kontrast 0'dır, varsayılan pozlama 350'dir ve varsayılan kazanç 500'dür.
2. Nükleik asit jeli için: UV ışığına tıklayın, UV ışık kaynağını açın, ardından pencerede bantlar görülebilir.
Protein jeli için: Aydınlatmaya tıklayın, parlak alan ışık kaynağını açın, ardından bantlar pencerede görülebilir.
3.Görüş alanını bantlarla doldurmak için "yakınlaştırmayı" ayarlayın veya deneycinin istediği görüş alanına ayarlayın.
4. "Diyafram"ı ayarlayın, önce maksimuma ayarlayın, sonra ince ayar için " " üzerine iki kez tıklayın, böylece diyafram 3'e ayarlanmış olur.
5.Görüntüyü mümkün olduğunca net hale getirmek için "odak" ayarını yapın; Nadir durumlarda, ince ayar ve süper ince ayar sonuçları hala yeterince net değilse, "diyaframı" azaltacak şekilde ayarlayın, ardından en net görüntüyü elde etmek için odaklayın.
6.Dosya yolunu ve dosya adını girin, mevcut resmi kaydetmek için "Resmi Kaydet"e tıklayın.
6. Eğer bantların sadece bir kısmına ihtiyaç varsa, resim kırpma sayfasına girmek için "resim kırpma" butonuna tıklayın. İstediğiniz bandın sol üst köşesinden sağ alt köşesine doğru ekranı kaydırdığınızda, bandın dış hatlarını belirten kırmızı bir kutucuk belirecektir. Kırmızı kutunun içindeki herhangi bir konuma çift tıklayarak bant üzerinde yakınlaştırma yaparak tüm pencereyi kaplayabilirsiniz; Yatay çevirme ve dikey çevirme, bandı yatay ve dikey yönlerde çevirmek için kullanılabilirken, geri yükleme, bandı çevirmeden önceki orijinal durumuna geri döndürebilir; Bantı istediğiniz duruma ayarladıktan sonra, dosya yolunu ve dosya adını girin, ardından mevcut görüntüyü kaydetmek için "Görüntüyü Kaydet"e tıklayın; Önizleme ve çekim sayfasına dönmek için "Çıkış"a tıklayın. Sonuç sayfasındaki görüntüde herhangi bir ayarlama yapılırsa
Jel Kesim
1.Cihaz kapağını açın, UV ışık kaynağı otomatik olarak kapanacaktır.
2. UV ışık kaynağının çekmecesini dışarı çekin, UV koruyucu kalkanı çekmece ile cihaz arasına çapraz olarak yerleştirerek gözlerinizi UV ışık kaynağından koruyun.
3. "Jel Kesim" butonuna tıklayın, UV ışık kaynağı açılacaktır. Bu noktada nükleik asit jelinin bantları gözlemlenebilir ve jel kesme işlemi gerçekleştirilebilir.
